設備分成四類

本頁依設備在「點的形成」中扮演的角色,把產生 SLAM 點雲的設備分成四類。這是為了說明而做的編排,不是標準分類。

  • 主動測距:光達(LiDAR)自己發射雷射並量測回波,直接得到距離與方向。本頁依掃描機構分為旋轉式多線、非重複掃描稜鏡式、固態與 MEMS、單線旋轉或擺動四種;地面雷射掃描儀(terrestrial laser scanner, TLS)也屬主動測距,但架在三腳架上靜止量測。
  • 影像:相機接收光線,以三角測量(triangulation)求深度。立體相機比對兩台相機的影像,RGB-D 相機另有深度感測,單眼相機只有方向,需要移動與額外的尺度資訊。展示間另有一項 LiDAR 加相機的設備:LiDAR 給出點的位置,相機為點上色。
  • 運動:慣性量測單元(inertial measurement unit, IMU)量測角速度與比力。它不產生點,但提供每個點量測當下的姿態與運動。
  • 參考:全測站與 GNSS 提供獨立的位置,用來建立控制點、評估軌跡,或把地圖對到測量座標。
D-01a設備展示間教學模擬 · 非實測資料
剖視(打開外殼)
點雲著色

選擇設備(方向鍵切換)

總覽:回到展示間全景LiDAR 類:spinning multi-beam LiDARLiDAR 類:Risley prism (non-repetitive) LiDARLiDAR 類:solid-state and MEMS LiDARLiDAR 類:rotating or nodding 2D LiDAR掃描儀類:terrestrial laser scanner相機類:RGB-D camera相機類:stereo camera相機類:monocular camera慣性量測:inertial measurement unit融合類:LiDAR 加相機,產生彩色點雲(LiDAR with camera)參考儀器:total station參考儀器:GNSS antenna

已回到展示間全景。

三維教學模擬:施工中樓層上的設備展示間,展示旋轉式多線、非重複掃描、MEMS 與單線擺動 LiDAR,地面雷射掃描儀,RGB-D、立體與單眼相機,IMU,LiDAR 加相機的手持設備,全測站與 GNSS 天線的通用外型模型,並以光束與點雲示範各自的量測原理;LiDAR 加相機的點取相機影像中的顏色。

三維場景載入中…

操作方式:拖曳旋轉視角,右鍵或 Shift 加拖曳平移;點選畫面後可用滾輪縮放;觸控時水平拖曳旋轉、雙指縮放,垂直滑動捲動頁面。聚焦畫面後,方向鍵平移,Shift 加方向鍵旋轉,加號與減號縮放,數字 0 重設視角。所有動作也可用下方工具列完成。

12 類設備的優點、缺點與適用演算法

下表每列列出前 3 項優點與前 3 項缺點的重點,以及全部代表演算法;按「在展示間查看」會在上方三維畫面選取該設備,並在這裡列出完整清單、依據與引用。

12 類設備的優點、缺點與適用的 SLAM 演算法(優缺點各列前三項重點,選取設備可看完整內容與引用)
設備優點缺點適用的 SLAM 演算法
旋轉式多線 LiDARspinning multi-beam LiDAR
  • 360° 水平視野,整圈可做地點描述子
  • Hilti 工地序列前三名軌跡約達 3 cm
  • ConSLAM 每月重訪同一工地,可比較演算法

另有 2 項

  • 垂直只有幾條環線,環線之間沒有量測推導
  • 工地比較中純 LiDAR 方法出現 z 軸漂移
  • 移動中同一圈取自不同位姿,須去畸變

另有 2 項

非重複掃描稜鏡式 LiDARRisley prism (non-repetitive) LiDAR
  • 價格較低,一項比較中效能與高階旋轉式相當
  • 靜止或慢速時覆蓋率隨時間增加
  • 已有施工中岩石隧道的手持應用

另有 2 項

  • 視野小,少特徵或有移動物時易退化
  • 視野有空隙,坑道完整度三者最低
  • 旋轉式的特徵擷取不能直接沿用

另有 2 項

固態與 MEMS LiDARsolid-state and MEMS LiDAR
  • L515 體積小重量輕,適合手持或小型機器人
  • L515 幀率高,搭配專用演算法可承受快轉
  • L515 用合適演算法,短程室內閉合誤差達公分級

另有 2 項

  • L515 量測距離短,大空間與戶外受限
  • L515 振動、視角劇變與小視野易跟丟或錯配
  • 固態 LiDAR 普遍水平視野小

另有 2 項

單線旋轉或擺動 LiDARrotating or nodding 2D LiDAR
  • Zebedee 感測頭只有 2D 雷射與 IMU,重量輕
  • 施工中住宅掃描不到 10 分鐘,免多站配準
  • 低價測距感測器即可建 2D 平面圖

另有 2 項

  • 彈簧式需持續擾動,停擺曾造成垂直誤差
  • 對雷射與 IMU 的計時極為敏感
  • 狹窄走廊與樓梯的小迴圈累積漂移

另有 2 項

地面雷射掃描儀terrestrial laser scanner
  • 兩片樓板上,點雲直尺檢查與人工無顯著差異
  • 站內無平台運動造成的畸變與漂移推導
  • 儀器精度毫米級且可率定

另有 2 項

  • 每站須停下架設,遮蔽處要加站
  • 點位品質隨入射角與材質改變
  • 率定參數不一定穩定

另有 2 項

RGB-D 相機RGB-D camera
  • 每幀有逐像素深度,可即時融合成稠密表面
  • 影像特徵失效時,深度幾何可以補位
  • 深度直接帶有公制尺度

另有 2 項

  • 量測距離短,深度也有系統誤差
  • 特定材料與幾何會造成深度空洞或退化
  • 主動投射的紅外光怕直射陽光

另有 2 項

立體相機stereo camera
  • 已知基線讓單一影格就有公制尺度
  • 被動式不發光,沒有投射光被日光淹沒的問題推導
  • 搭配 IMU 在公開資料集精度高

另有 2 項

  • 依賴紋理,怕玻璃與反光
  • 深度誤差隨距離平方增加推導
  • 遠處點只能靠多個影格三角化

另有 2 項

單眼相機monocular camera
  • 搭配 BIM 定位,誤差不沿軌跡累積
  • 現場不需另裝定位硬體
  • 有外部尺度來源即可恢復公制尺度

另有 2 項

  • 單眼影像無法決定公制尺度推導
  • 尺度必須另外對齊,而且會漂移
  • 視覺慣性初始化需要足夠運動激勵

另有 2 項

慣性量測單元 IMUinertial measurement unit
  • 緊耦合 IMU 可減輕漂移,工地比較為目視
  • 每圈掃描內有多筆 IMU 可逐點去扭曲
  • 單眼加 IMU 可得公制尺度軌跡

另有 2 項

  • 單獨積分會快速漂移
  • 時間差與外參誤差直接變成點位誤差
  • 初始化與可觀測性受運動條件限制

另有 2 項

LiDAR 加相機(彩色點雲)LiDAR with camera (colour point cloud)
  • 掃描時即輸出 RGB 彩色點雲
  • 省去 SfM,重建時間大幅縮短
  • 彩色點與位姿可直接接 3DGS

另有 1 項

  • 需要硬體同步與嚴格的外參校正
  • 軟體同步時,快速旋轉下最多偏約 20 px
  • 自動曝光使合併的點雲顏色不一

另有 2 項

全測站total station
  • 自動全測站停走量測,提供毫米級稀疏真值
  • 真實工地中作平面圖定位的獨立參考
  • 室內與樓梯間可提供參考軌跡

另有 2 項

  • 追蹤稜鏡只得位置、沒有姿態
  • 必須看得到稜鏡,遮擋時失去追蹤
  • 稜鏡安裝與時間對齊會引入誤差

另有 2 項

GNSS 接收天線GNSS antenna
  • 雙圖架構可在 GNSS 中斷與恢復間切換
  • 機載 RTK 可直接地理參考背包掃描
  • GNSS 因子可抑制長距離漂移

另有 2 項

  • 建物之間會遮蔽衛星
  • 室內與樓梯間收不到可靠訊號
  • 高程是 GNSS 較弱的方向

另有 2 項

營建現場證據摘錄

展開閱讀

在營建相關的應用中,Yarovoi 與 Cho 整理出幾項現場條件:鋼材與運轉中的引擎干擾磁力計、無紋理的乾式牆、室內外交界的光線劇變,以及狹窄空間中 LiDAR 垂直視野有限(Yarovoi & Cho, 2024, Sec. 2, 3.2, 3.4)。Lee 等的綜述另指出,玻璃會部分反射或透射雷射脈衝,造成掃描匹配的模糊,完整處理的研究仍然不足(Lee et al., 2024b, Sec. 7.4)。選擇一項設備可看各類設備的已查證證據。

選擇一項設備,這裡會列出本站設備紀錄中這類設備的出現次數、最常見的型號與方法卡片數。

看什麼:選一項設備,比較它的點怎麼出現:旋轉式 LiDAR 一圈一圈、稜鏡式沿花瓣軌跡越掃越密、MEMS 微鏡重複同一個李沙育圖形、單線掃描器靠擺動才有第三個維度、地面掃描儀一條條垂直剖面;深度相機一次給一整幀,立體相機只在有紋理處有點,單眼相機只有方向;LiDAR 加相機的點取相機影像的顏色,只有相機看得到的點才有顏色。IMU、全測站與 GNSS 不產生點,而是提供姿態與參考位置。

可見的雷射光束、脈衝、投射光點與顏色都是教學視覺化:近紅外線雷射光人眼不可見。場景為模擬,不是實測資料;設備是通用外型,不是任何產品的複製品,轉速與掃描速度都放慢到可以看清楚,所有數值皆為示意參數,除非文字註明為某研究報告的規格並附引用。

從一次量測到地圖上的一個點

不論感測器是哪一種,一個點都要走過同一條轉換鏈。以 LiDAR 為例,一次量測先得到距離 rr 與光束的單位方向 d\mathbf d,也就是感測器座標系(sensor frame)中的點 ps=r d\mathbf p_s=r\,\mathbf d;再以外參(extrinsic parameters) Tbs\mathbf T_{bs} 搬到機體座標系,最後以量測時刻 tt 的位姿(pose) Twb(t)\mathbf T_{wb}(t) 搬到地圖座標系:

pw=Rwb(t)(Rbs r d+tbs)+twb(t)\mathbf p_w=\mathbf R_{wb}(t)\bigl(\mathbf R_{bs}\,r\,\mathbf d+\mathbf t_{bs}\bigr)+\mathbf t_{wb}(t)

這是剛體轉換的一般關係,推導與誤差傳遞見 F-01 一個點如何落到地圖上。相機的差別只在前段:以立體相機為例,深度來自左右影像的視差,方向來自像素位置。下方動畫把這條鏈拆成八步;圖中的地圖座標系以建圖起點為原點,這是 SLAM 地圖常見的作法,它不一定是工地的測量座標系。

D-01b從一次量測到地圖上的一個點教學模擬 · 非實測資料
感測器
播放方式

三維教學模擬:操作者在施工中樓層持手持掃描設備行走,畫面依序示範一次量測如何成為地圖上的一個點:發射、回波、距離與方向、感測器座標、時間戳記、位姿、地圖座標,以及累積與降採樣。

三維場景載入中…

操作方式:拖曳旋轉視角,右鍵或 Shift 加拖曳平移;點選畫面後可用滾輪縮放;觸控時水平拖曳旋轉、雙指縮放,垂直滑動捲動頁面。聚焦畫面後,方向鍵平移,Shift 加方向鍵旋轉,加號與減號縮放,數字 0 重設視角。所有動作也可用下方工具列完成。

第 1 步 發射脈衝

旋轉頭上的雷射發出一個極短的近紅外線脈衝,同時開始計時。此刻光學頭的方位角與這個通道的仰角,決定了光束的方向。

看什麼:前四步把時間凍結在同一次量測上(第 1 至 3 步因感測器而不同);第 5 步以慢動作重播一圈,看同一圈的點各有自己的時刻;第 6 與第 7 步說明位姿與座標轉換;第 8 步重播前 8 秒的行走,看點雲如何累積,以及體素降採樣後每個體素只剩一個代表點。

可見的雷射光束、脈衝與顏色是教學視覺化:近紅外線雷射光人眼不可見,光速也被放慢到可以看清楚。場景為模擬,不是實測資料;設備為通用外型,旋轉速度、體素大小與取樣頻率都是示意參數。

文獻中各類設備的角色

本站的設備紀錄共有 1,976 個條目、2,734 筆使用紀錄,出自 451 篇已查證文獻。下圖比較各類設備被當作方法輸入、資料集感測器,以及參考或真值量測的文獻篇數。

各類設備在文獻中作為方法輸入、資料集感測器或參考量測的篇數

每一類設備有三條長條:把它當作方法輸入、當作資料集感測器、當作參考或真值量測的文獻篇數;一篇文獻在同一角色下只算一次。

圖 D-01c

按下圖例項目只顯示該系列,再按一次恢復全部系列。

按 Tab 進入圖表後,用上下方向鍵逐一瀏覽各類別,Esc 關閉提示框;也可開啟表格檢視閱讀全部數值。

數字是出現次數,不是品質或精度評價:一篇文獻若同時以一類設備當方法輸入與參考量測,會在兩個角色各算一次。「方法輸入」指論文提出或測試的方法實際使用的設備;「資料集感測器」指所用或發布的資料集中擷取資料的設備;「參考或真值量測」指產生參考軌跡、參考點雲或控制點的設備。

圖中未列的感測器類別:輪式或腿式里程計(39 篇)、熱像儀(10 篇)、雷達(6 篇)、超寬頻定位(UWB)(5 篇)、事件相機(2 篇),詳見 M-03 設備與感測器。

另有 118 篇文獻以歸在「其他」類別的設備(例如動作捕捉系統)作為參考或真值量測,這一類不是單一種感測器,圖中未列。

資料來源設備紀錄(equipment-models.json),依本站已查證文獻

LiDAR 被當作方法輸入的文獻有 189 篇,當作參考或真值量測的有 9 篇。地面雷射掃描儀、全測站與 GNSS 接收器的分布不同:地面雷射掃描儀作為參考或真值的文獻 53 篇、作為方法輸入 11 篇;全測站作為參考或真值 40 篇、作為方法輸入 1 篇;GNSS 接收器作為參考或真值 65 篇、作為方法輸入 14 篇。

論文中的感測器平台

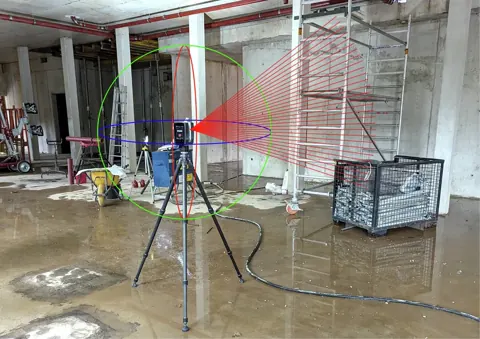

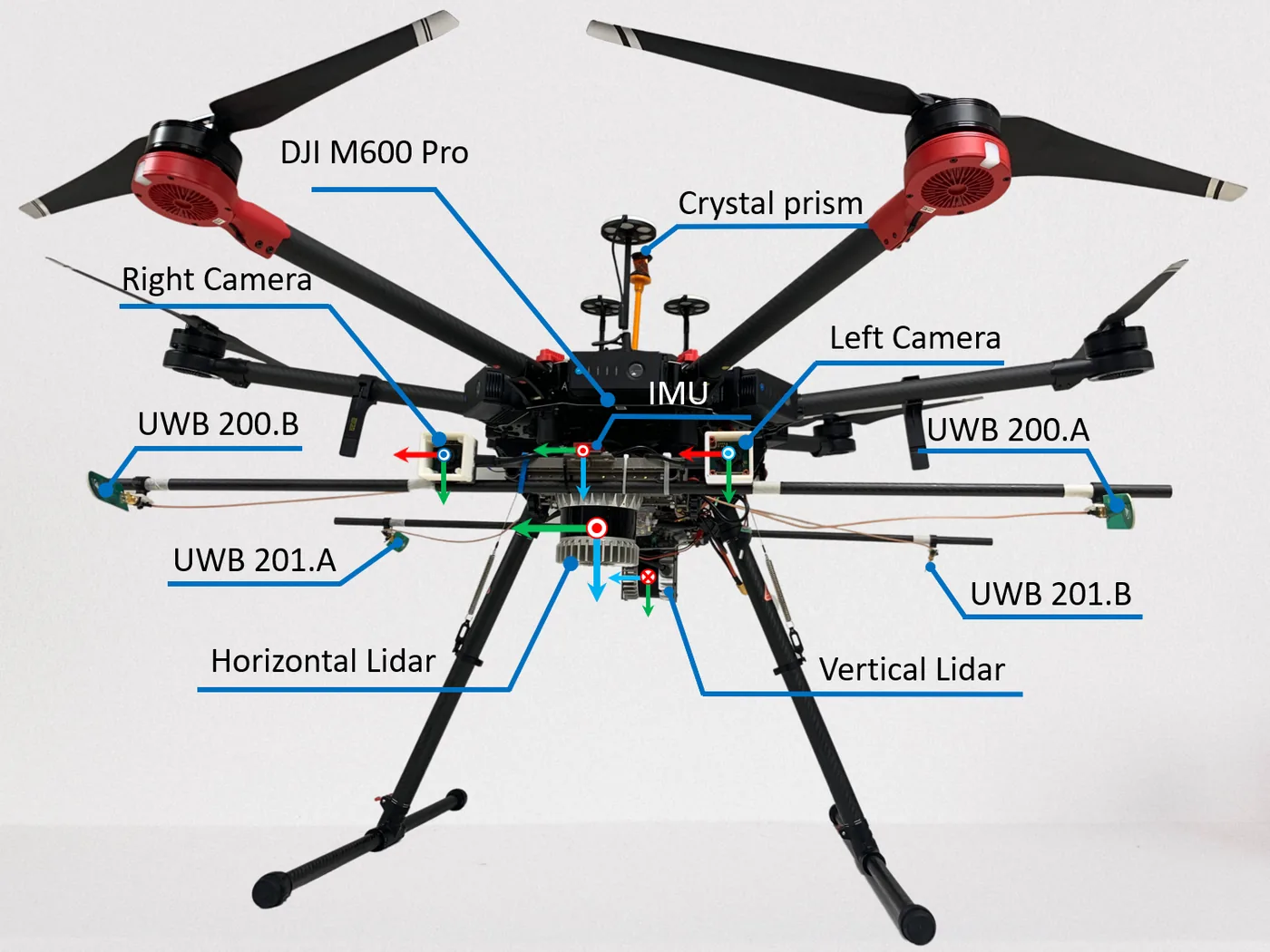

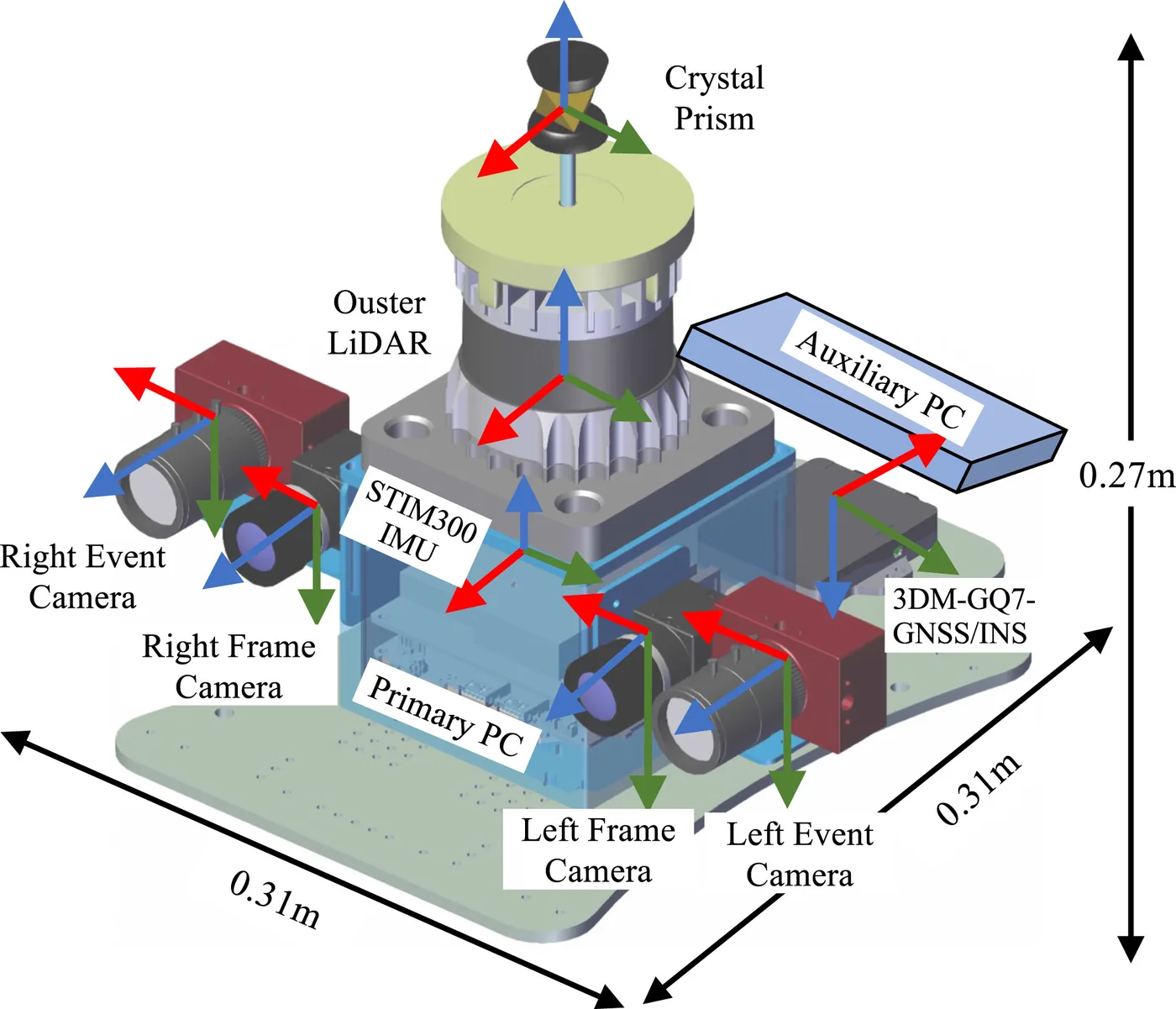

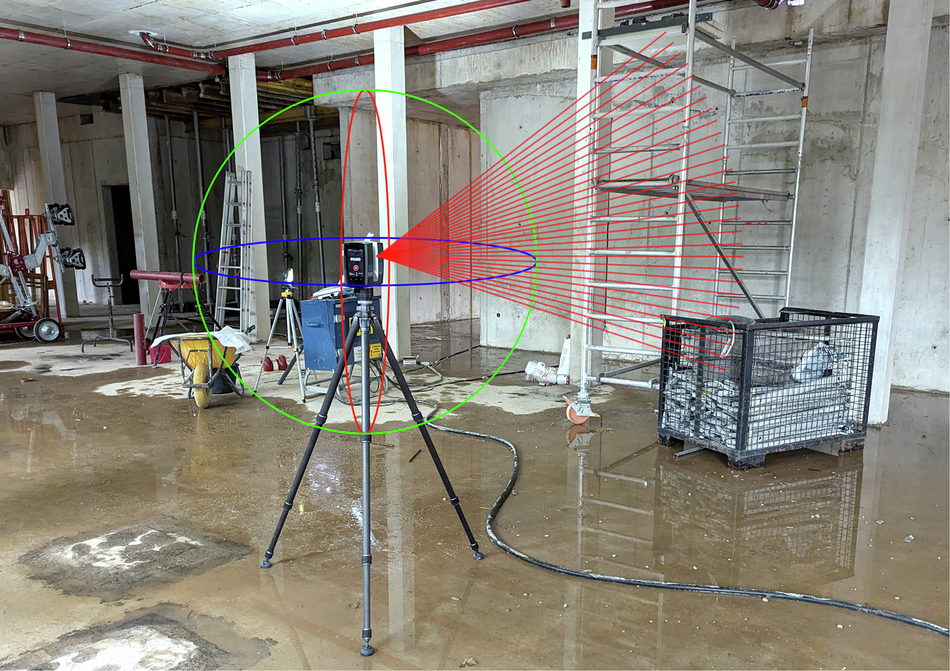

以下 7 張圖取自以開放授權發布的論文,內容包括手持感測桿與手持資料收集裝置、商用手持掃描器的旋轉測距頭、施工現場架設的地面雷射掃描儀、施工機器人平台與無人機的感測器配置,其中數張標出供全測站追蹤、作為真值的稜鏡。每張圖附出處、圖號、授權、原始來源與本站所做的修改。

本區怎麼讀

本頁是「設備與生成」一區的入口。建議先看上方的轉換鏈,再依感興趣的設備閱讀 D-02 至 D-04,接著以 D-05 至 D-07 串起融合與完整流程,彩色點雲見 D-08。

  1. D-02 測距原理:雷射如何由回波量出距離,以及回波強度與表面、距離的關係。
  2. D-03 掃描機構與掃描樣式:旋轉、稜鏡、微鏡、擺動與地面掃描儀的光束如何掃過空間,留下什麼樣的點分布。
  3. D-04 相機與深度相機:單眼、立體與深度相機如何由影像得到方向與深度。
  4. D-05 IMU 與多感測器融合:IMU 量測什麼,以及如何與 LiDAR 或相機融合估計位姿。
  5. D-06 攜帶平台與作業方式:手持、背負、推車、輪式與足式機器人、無人機等平台的運動如何影響掃描。
  6. D-07 從量測到點雲地圖:由原始量測到點雲地圖的完整流程,包括同步、去畸變、配準與累積。
  7. D-08 彩色點雲:LiDAR 加相機:LiDAR 與相機如何組成彩色點雲:投影取色、外參與時間同步,以及遮擋與曝光。

點如何由量測轉換成座標,數學與誤差傳遞見 F-01;各型號的原文紀錄見 M-03 設備與感測器;工地上的驗證證據見 C-02 工地證據與資料集。

本站的證據基礎與缺口

以下數字在建置時由本站資料檔計算,只描述已查證紀錄的分布,不是對設備或方法的評價。

各類設備在本站紀錄中的文獻篇數、角色與方法卡片數
設備類別記錄文獻作為方法輸入作為參考或真值方法卡片(方法輸入)其中驗證環境含施工中工地
LiDAR(光達)281 篇189 篇9 篇155 張15 張
地面雷射掃描儀(TLS)73 篇11 篇53 篇7 張1 張
RGB-D 相機74 篇41 篇2 篇33 張0 張
立體相機59 篇25 篇0 篇24 張0 張
相機129 篇75 篇4 篇57 張7 張
慣性量測單元(IMU)183 篇128 篇6 篇105 張6 張
全測站(total station)41 篇1 篇40 篇1 張0 張
GNSS 接收器87 篇14 篇65 篇9 張1 張

方法卡片共 361 張;一張卡片可以同時使用數類設備,因此各列不能相加。

LiDAR 的四種掃描機構在設備紀錄中沒有獨立的類別。依紀錄原文的用詞歸類(編者規則,一個條目可能符合數種描述):旋轉式多線 LiDAR(原文含「spinning、rotating、mechanical,或寫出線數、通道數」)82 個條目、210 篇文獻;非重複掃描稜鏡式 LiDAR(原文含「non-repetitive、Risley 或 prism」)6 個條目、51 篇文獻;固態與 MEMS LiDAR(原文含「MEMS 或 micro-mirror」)0 個條目、0 篇文獻;單線旋轉或擺動 LiDAR(原文含「2D、single-line 或 line scanner」)43 個條目、77 篇文獻。另有 10 個 LiDAR 條目的原文稱其為 solid-state。

與本頁設備相關的方法卡片:LOAM、Continuous 3D scan-matching (Bosse and Zlot)、Zebedee、Loam_livox、LiLi-OM、SSL_SLAM、FAST-LIO2、KinectFusion、ORB-SLAM2、BIM-Tracker。

下一步:從 D-02 測距原理 開始,看雷射如何由回波量出距離。
